jueves, 10 de noviembre de 2011

Biblioteca Pública por Gong Cheng.

Este es un estudio experimental, interesante por demàs, se condensa un tanto en demasìa el manejo espacial, conceptual de una estructura compleja en si misma. Es un tanto la otra cara del "quehacer" arquitectònico, si bien liberado de muchos encasillamientos estèticos y dotado de contemporaneidad, convive con criterios tradicionales de continencia y contraimiento.
 En este proyecto de Gong Cheng para una Biblioteca Pública, la idea principal es hacer hincapié en el orden y la relación entre llenos y vacíos. La geometría final es fruto de pétalos de flores y ramas pequeñas de los troncos, las paredes del edificio son las dos caras dentro del sitio y crecen como una generación de ramas en sus primeras fases de desarrollo. Los pisos se insertan en el volúmen para dividir verticalmente los espacios, mientras se crea un sistema estructural de dominó.


Las ramas se desprenden de un sólido de delimitación que está restringido por el sitio para que el resto del espacio en el cuadro sólido desempeñe el papel de un sobre. Como resultado, los huecos son grandes espacios con luz abundante. Por el contrario, a pesar de proporcionar la luz a los espacios interiores, los visitantes son capaces de "tocar" y "sentir" los espacios negativos entre las masas.


La estrategia de la esquina es llegar a un espacio público creado por una transición sin problemas en función del vestíbulo. Las brechas entre los sólidos siguen una disposición con fuerte relación para reforzar la forma que envuelven. El tránsito es organizado entre el volumen pendiente de pozos y en los vacíos. El orden espacial interior continúa con el crecimiento de las "ramas". Detalles ornamentales, como los pliegues, se aplican a los bordes de las "superficies" para subrayar su geometría.


martes, 8 de noviembre de 2011

Coop Himmelb(l)au



Estudio fundado por Wolf Prix y Helmut Swiczinsky en 1968 con la voluntad de crear una arquitectura “con fantasía, tan etérea y variable como las nubes”.

Su nombre es un juego de palabras en alemán: Coop es cooperativa, Himmel es cielo, Bau es construir o construcción, Blau es azul por lo que Coop Himmelblau significa "Cooperativa Cielo Azul", pero como arquitectos que son es una cooperativa de "Construcción". Por lo que la (L) la ponen para dar un doble significado entre las palabras azul y construcción.

Los propios arquitectos aclaran cada vez que se les pregunta por su nombre que Coop
Himmelblau "no es un color, sino una idea, la idea de hacer arquitectura con fantasía, tan ligera y variable como las nubes.



“The Cloud”

La nube como método amenaza con erosionarle el control de la arquitectura al diseñador, abriendo nuevas posibilidades en los campos de espacialidad posibles en el territorio. La nube es un organismo para vivir. La estructura es móvil y el espacio puede ser modificado. Los materiales del edificio son aire y dinámicas.

“La técnica es un medio para un fin, la arquitectura es contenido, no cáscara”







“The Roof Cloud”

El equipo utiliza siempre analogías que hacen referencia al cielo. Varios de sus proyectos se basan en construir una nube; una masa amorfa de líneas sinuosas bajo la que se suceden distintos programas conectados física o visualmente. Un techo a modo de cielo donde se juega con los reflejos y se crea un cielo artificial, “the roof cloud”, que además de recrear el cielo se transforma en símbolo para la zona, un gran ícono debido a su forma y los materiales utilizados.

Se crea una arquitectura reconocible, una marca en el territorio.

Esto ellos lo declaran diciendo: “Nos interesa trabajar en una arquitectura que sea capaz de amplificar el espacio urbano, esto lo logramos creando un espacio urbano techado”.


“Double Cone”

La cubierta análoga a una nube es una de las marcas registradas del estudio de arquitectos, pero también tiene un rol importante en las obras realizadas la utilización del doble cono que hace las veces de tornado, completando la metáfora que este grupo mantiene con el cielo.

El doble cono se transforma en una marca simbólica, cumple también una función estructural fundamental, al actuar como soporte estructural del techo y funcionalmente sirve cono interconexión de espacios, del exterior con el interior.
«Nuestra arquitectura no tiene un plano físico, sino un plano psíquico. Ya no hay paredes. Nuestros espacios son balones palpitantes. Nuestro pulso se transforma en el espacio, y nuestro rostro en la fachada del inmueble.»
Wolf Prix y Helmut Swiczinsky.

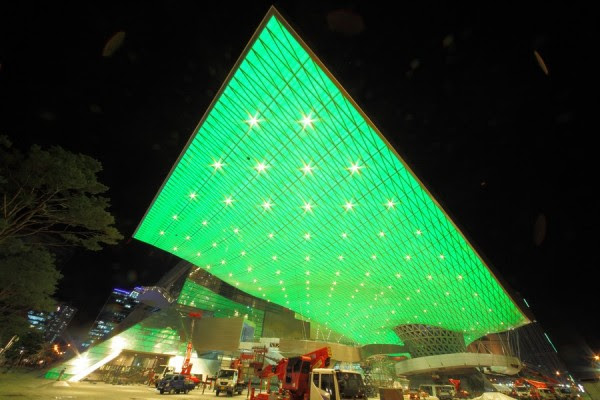

El Centro de Cine de Busan, Corea del Sur, diseñado por Wolf D. Prix / COOP HIMMELB AU (L) , el nuevo hogar de la Busan Film Festival (BIFF), fue inaugurado con una gran apertura el 29 de septiembre de 2011 en la presencia de la presidente de Corea del Sur. El innovador edificio combina espacios abiertos, programa cultural, el entretenimiento, la tecnología y la arquitectura de una manera novedosa. Más de 800 invitados, entre ellos el Alcalde de Busan, el ministro de cultura, el ministro de Deportes, así como celebridades del cine asistieron a la ceremonia.

Después de ganar el concurso para este proyecto en el año 2005 se inició la construcción del mismo año. La superficie de la cubierta del techo está completamente equipada con proyectores de LED que permite una única espectáculos visuales destacando el Busan Cinema Center. El techo iluminado de forma dinámica servirá como la plataforma del centro de comunicación con los visitantes y transeúntes. Una luz libre de 85 metros y una superficie cubierta de 60 x 120 metros hace que el techo de la mayor a nivel mundial techo en voladizo. El complejo cuenta con unos 60.000 m2 de rendimiento, eventos, gastronomía y espacios administrativos y tiene una capacidad de hasta 6.800 visitantes.

BCC – BUSAN CINEMA COMPLEX
PUSAN, SOUTH KOREA, 2005 – 2009

PLANIFICACIÓN
COOP HIMMELB(L)AU
Wolf D. Prix, Helmut Swiczinsky + Wolfdieter Dreibholz

CLIENTE
P(B)usan International Film Festival Organizing Committee

DATOS DEL PROYECTO
Area: 30,214 m2
Area del terreno: 19,774 m2 (espacio interior)
Area construída: 8,600 m2
Volúmen: 183,100 m3

lunes, 7 de noviembre de 2011

TOPOGÉNESIS: Espacios Dialógicos y Ética


Tal como indica Rapoport, hemos perdido “inmediatez” entre cultura y naturaleza, lo cual a veces nos convierte progresivamente en seres insensibles al lugar y, por tanto, indiferentes a sus razones, hasta ser capaces de vivir en medio de una autopista o en un caos urbanístico, sin ninguna capacidad de “ser soñado”, con agrado. Aunque hoy el “sueño” a veces se llame “ciencia”, no por ello pierde su fuerza mítica, o sea su capacidad de animar un esfuerzo de transformación, de análisis y crítica del medio físico y social. Se ha construído un mundo artificial, cosmético, que anula cualquier cultura. En lugar de explorar la interculturalidad, han caído en la indiferencia de “todo vale”.

Avenida Javier Prado, Lima.

Descartes unifica, proféticamente, el nuevo sujeto “universal” y el nuevo “sistema” universal del conocimiento, como si fueran dos caras de una misma realidad:
“... una de mis primeras reflexiones fue constatar que hay menos perfección en una obra construida por diversos constructores que en otra realizada por uno solo. Así los edificios acabados por un único arquitecto suelen ser los más bellos y mejor ordenados que los que han sido el resultado de varios arquitectos acomodando viejas murallas que habían sido construidas para otras finalidades. Del mismo modo, las ciudades antiguas que surgieron a partir de pequeños pueblos, y que a través de transformaciones sucesivas han llegado a ser grandes ciudades, suelen estar muy mal acompasadas, con edificios aquí grandes, allá pequeños, dispuestos a lo largo de las calles recurvadas, hasta el punto de que parece ser la fortuna y no la voluntad humana en uso de razón, la causante de tal disposición...”

En este texto de Descartes vemos ya una definición de una modernidad “monológica” que se opone a una modernidad “dialógica”. Esta modernidad “monológica” otorga a toda la arquitectura medieval un carácter propio de la “casualidad” y del “azar”. También otorga a la nueva cultura una categoría de ser producida por sujetos universales y superiores que, además, son iguales: “clónicos”. El valor de la tradición es siempre inferior a la nueva “razón universal”, y es el nuevo sistema monológico y racional el que supera la irracionalidad social de las culturas precedentes.

 Gran Teatro de Lima en San Borja, 2011.


Museo Judío de Berlín, Daniel Libeskind, 1999.


Tanto la imposición de un estilo internacional cosmopolita e insensible a la diferencia cultural y social, como la proliferación de collages posmodernos, han llevado nuestras ciudades y territorios “modernizados” y “urbanizados” a lugares inútiles, sin significado, inconscientes de las graves dimensiones patológicas que sus actuaciones transmiten a la salud mental y física de individuos y colectividades.

Estación del Metro de Lima, 2011

Red Ferroviaria en el Instituto de Tecnología de Illinois, Rem Koolhaas, 2003. http://todoingenieria.com/v2/noticias/one_news.asp?IDNews=1450

Arquitecturas estándares se repiten en lugares y momentos históricos diferentes con indiferencia total ante las diferencias de clima, de sociedad y de situación histórico-cultural. Los arquitectos hemos confundido la autonomía de un concepto con la autonomía de una casa, una ciudad o un pueblo. La autonomía del pensamiento moderno que hace posible la fabricación y el uso de máquinas y de conceptos revolucionarios en el arte, la ciencia y la política actuales, no debe equipararse a la especificidad de un objeto construido para un lugar preciso con una situación histórica y geográfica precisa. Los aspectos no conceptualizables del objeto son esenciales desde una visión dialógico-social del contexto físico y social dentro del cual este objeto está ubicado.

Avenida Javier Prado, Lima.


Por lo tanto, cada lugar tiene su propia modernidad esperando ser descubierta, desvelada y creada. La modernidad no puede exportarse o importarse sin más, como un producto cualquiera, ya que está íntimamente relacionada con la interacción social que le da sentido. A la postre, la modernidad no es otra cosa que una formulación de relaciones entre tecnología y sociedad.


El tratamiento de los espacios públicos y de los espacios verdes es un modelo de confusión monológica. No hay espacios sociales, todo se vende a manos privadas, en los planos catastrales campea un color violeta en las manzanas (no verde) que legalmente es la expresión más clara del diablo monológico: un espacio privado, legalmente, en el cual, en teoría, no hay nada de nada, pero que, en la práctica, se convierte en planta baja privada-comercial completamente separada del único espacio público, la calle, hecha para el tráfico rodado. El peatón, ese ser molesto de los espacios monológicos, se queda sin espacios públicos exclusivos.

La actitud “autónoma” referente al espacio está resumida en un “monólogo” por el cual todos los hombres y todos los lugares son iguales. Por lo cual tenemos aquí el paraíso del especulador del suelo que considera el espacio como una simple mercancía. Está claro que para una persona así el paraíso espacial es una red de comercio mundial de terrenos donde todo es posible y la única ley es el “mercado”. De este modo todas las culturas son igualmente manipulables, igualmente explotables e igualmente propensas a la “contaminación”.

“La sociedad es un conjunto, no de individuos, sino de relaciones entre ellos, las cuales perduran aún cuando los individuos desaparezcan…”
Arnold Toynbee.


Fuente:
Muntañola, J. “TOPOGÉNESIS: Fundamentos de una nueva arquitectura”. Edicions UPC, Barcelona, 2000

domingo, 30 de octubre de 2011

TALLER II Generación de espacios en escala real

El siguiente ejercicio se realizó como parte del taller de diseño II, el tema era analizar dos lugares que no tenian una definicion concreta de espacio, por lo que los alumnos debian estudiar sus posibilidades y plantearlo, según las actividades que podian realizar alli ò las sensaciones que les causaban. el ejercicio se realizó en 5 horas y se dividio en dos grupos de 7 y 8 alumnos.





PRIMER GRUPO



Para el primer grupo se designo un area verde, en una esquina, usualmente usado para tomar sol o conversar este espacio carecia de un carater propio y sufria deterioro.


El analisis se inicio con el reconocimiento del lugar y viendo la posibilidad de realizar diversas acividades en él.




Se definiò el vertice como un espacio privado y de descanso, aislado con coberturas de tela, un lugar donde conversar o reposar distante del entorno.




El exterior se definio con algunos elementos para convertirlo en un espacio social.


SEGUNDO GRUPO



El espacio desigando fue debajo delas escaleras del pabellon, un espacio oscuro e invadido de hierbas y desechos.





Parte del analisis fue (intentar) ejecutar una accion dentro del lugar, como jugar futbol



Los compañeros iniciaron la instalacion de una trama para delimitar el espacio y darle un caracter mas privado.




Los materiales que emplearon fueron lana, hojas de papel telas y otros de facil obtención.


Finalmente el pequeño espacio bajo las escaleras se definió como un acogedor refugio donde evadirse del ruidoso entorno.



Nota final: con algunas dificultades al comienzo, el ejercicio se llevo con exito y la experiencia fue motivadora para los estudiantes que aprendieron a trabajar en equipo.

miércoles, 26 de octubre de 2011


PIAZZA GRANDE / Fuksas y la Sede de la Regione Puglia
Un edificio bajo que consta de un cilindro en cuclillas suspendido en una duna artificial y sostenida por pilares torcidos en el borde de la pendiente de Japigia con vistas al mar. Dos unidades de disco grande, tal vez elípticas, son la base y la cubierta, tanto más grande en diámetro que el cuerpo del edificio que se encuentra naturalmente equipado con grandes ventanas frente a una costa muy cerca.
Junto al plan de Fuksas había una amplia investigación personal sobre el bajo volúmen del cilindro, que se obtiene de discos superpuestos, pero descentralizados; una búsqueda en la construcción del Zenith de Estrasburgo. A su manera, Massimiliano Fuksas proyectó en Bari un acuerdo con el sitio, aceptando el predominio de las superficies horizontales (el mar, la llanura, el ferrocarril).


PIAZZA GRANDE / Fuksas y la Sede de la Regione Puglia

sábado, 22 de octubre de 2011

Paolo Church in Foligno, Italy




Paolo Church in Foligno, Italy
por Massimiliano y Doriana Fuksas

El complejo parroquial está compuesto por un volumen principal que contiene una iglesia, uno secundario que contiene una sacristía, habitaciones pastorales y la vivienda del cura, y un tercer volumen que conecta las dos anteriores, y que contiene la capilla para el uso diario.
El edificio de la iglesia está concebido como una caja que contiene otra caja. El volumen exterior, que define los límites del espacio de la congregación, es 30 x 22,5 metros por 25,8 metros de altura. Ambos volúmenes están conectados a través de algunos elementos (en forma de pirámide truncada), lo que crea una serie de aberturas en las paredes y dan luz al interior del edificio.


El trabajo estructural incluye la construcción de un complejo parroquial compuesto por un volumen principal que contiene una iglesia, un secundario que contiene la sacristía, sala de pastoral y de la casa del sacerdote, y un tercer volumen de conectar los dos anteriores, y que contiene la capilla para el uso diario.
Construcción de la iglesia
Este edificio está concebido como una caja que contiene otra caja. El volumen exterior, que define los límites del espacio de congregación principal, es de 30 × 22,5 metros por 25,8 metros de altura. Ambos volúmenes están conectados a través de una serie de elementos (en forma de pirámides truncadas), que crean una serie de aberturas en las paredes y llevar la luz al interior del edificio.






Desde un punto de vista estructural:
1. Los cimientos están hechos con 13 metros de profundidad, fi100 pilas, conectado en la parte superior con vigas de fundación (120 × 140Hcm). Correspondientes a las 4 esquinas del edificio, donde las cargas transmitidas son más grandes, zócalos se han construido, como medida de zócalos 4,9 x 4,9 metros en planta, 1,8 m. de profundidad. Cinco fi100, 11 metros de profundidad pilas de apoyo de cada zócalo.
2. El piso terminado, a 1,5 m del nivel del suelo está construido con una losa de hormigón armado conjunto en la parrilla de viga estructural. La losa es de 40 cm de profundidad en el área central y construido con la clase concreta Rck 350, clase de exposición XC3-XF1, el tipo de SCC para mejorar la planaridad y orificio de llenado durante la fase de vaciado. A lo largo de la zona del perímetro de la profundidad de la losa se eleva a 60 cm de hormigón Rck clase 500, tipo SCC, en esta área de la losa recibe la carga de las columnas y vigas voladizas 70 cm. La losa en voladizo se refuerza con FeB44K barras y perfiles de acero Fe510B para apoyar los esfuerzos estructurales elevadas transmitidas por la estructura.
3. La estructura del volumen exterior se compone de columnas de hormigón armado (80 cm de profundidad y anchura variable) con vigas de hormigón armado que los conectan y la definición de las aberturas de la pared. Las paredes de hormigón visto, están construidas con paneles de espuma de poliestireno cubiertos con una capa de hormigón armado de 10 cm en ambos lados (fi8/15 "x15" de malla). Para estos elementos reforzados clase concreta Rck 400, tipo SCC se utilizó. En coincidencia con las columnas, la capa de hormigón de las paredes se vuelven más profundos para garantizar una mejor conexión entre la pared y columna. Las dos capas de hormigón que forman las paredes están vinculadas entre sí a través de elementos de metal.
4. La pared interna es apoyado por una estructura de acero y envuelto con una malla metálica de yeso que se aplica a ella. Perfiles utilizados son HEB300, IPE300 y HEA 300 (Fe430), y la ronda de bares f30 (Fe510).
5. La estructura del techo está hecho con vigas de acero, las vigas principales de acero Fe510, que abarca 21 metros de medida 90 x 60 cm. Las vigas secundarias el apoyo a la "resaca" de la pared son de 90 cm de profundidad por 30 cm de ancho (Fe 510), mientras que los elementos internos son 65 cm de profundidad que abarca vigas 5,40 metros (Fe430). Una segunda capa de 65 cm de profundidad armaduras, perpendicular a la primera se extiende por 2,45 metros. El techo se remata con una losa de hormigón armado.
6. La rampa de acceso a la iglesia está construida con una losa de hormigón prefabricado (4 20 4 cm), teniendo en 40cm "poroton" las paredes. Los cimientos se construyen con 140 × 50H cm de T invertida vigas unidas con 40 x 30 de alto elementos, la estructura se conecta con el cuerpo de la iglesia principal, con una junta sísmica 1.5cm.
